一、设备设计条件

1、料液条件

物料名称：膨润土

初水分: 70%

终水分: 2%

干粉产量：1000Kg/h

料液温度：20℃（常温）

2、工艺条件

雾化方式：离心式

雾滴与热空气接触方式：  并流式

加热方式：燃气热风炉

进风温度：350℃

排风温度：100℃

产品捕集方式：主塔+一级旋风旋风分离器组合+水膜除尘器

产品收集方式：主塔及旋风分离器

系统材质要求：见配置清单

3、设计气象条件（标准）

大气压力：101.3KPa

环境温度：20℃

相对湿度：80%

4、公用工程

4.1、电源

动力电源： 380V，3相，50HZ

功率： 动力 210.5KW，

4.2、压缩空气

压力：0.6 MPa

用量：5m3/min

4.3、用水量

压力：清洗水枪

用量： 600kg/h

4.4、设备占地面积约（长×宽×高）m

长×宽×高     30×20×20

二、计算过程

1、确定的参数

（1）水分蒸发量W水=2267kg/h

（2）料液处理量W原=3267kg/h

（3）干燥进风温度t1=350℃

（4）干燥排风温度t2=100℃

（5）原料湿基含水量ω1=70%

（6）产品湿基含水量ω2=2%

（7）环境温度t0=20℃

（8）环境温度下空气含湿量d0=0.01kg水/kg干空气

（9）原料温度：θ1= 20℃

（10） 产品温度比排风温度低20℃，即θ2=80℃（未经冷却）

（11）干燥进风含湿量d1，在间接换热时，d1=d0=0.01kg水/kg干空气

2、物料衡算

（1）W原=【（100-ω2）/（100-ω2）】W产≈3267kg/h

（2）W水= W原- W产=2267kg/h

3、热量衡算

（1）蒸发水份所需热量Q1= W水（595+0.45×t2-1×t0）=1405540kcal/h

（2）物料升温所需热量Q2= W产{cs×（1-ω2）+1×ω2}×（θ2-θ1）=24720kcal/h

cs为绝干产品的比热，一般取cs=0.4kcal/kg. ℃

（3）外围热损失Q3=0.15×（Q1+ Q2）=241539kcal/h

（4）热风质量流量G=（Q1+ Q2+ Q3）/{（I1- I2′）-0.1×0.24×（t2- t0）}

I1- I2′=（0.24+0.45 d1）×（t1- t2）=61.13kcal/kg

得出G=28235kg/h

（5）干燥所需要的热量Q干1=G×（I1- I0）

I1- I0=（0.24+0.45 d1）×（t1- t0）=80.69kcal/kg

得出Q干1=2278282kcal/h

4、风量计算

t1温度下热风密度r1=273×1.293/（273+ t1）=0.567kg/m3

t2温度下热风密度r1=273×1.293/（273+ t2）=0.946kg/m3

热风平均密度rp=（r1+ r2）/2=0.757kg/m3

干燥塔内热风平均体积流量Lp=G/ rp=37298m3/h

为考虑余量Lp实际= Lp×1.2≈44758m3/h

5、塔径计算

喷距半径：Ｒ＝３.４６ｄ０.３×Ｇ０.２５×ｎ－０.１６

式中：ｄ＝0.21ｍ，Ｇ＝3367Kg/h，ｎ＝11570ｒpm

∴　Ｒ＝3.693ｍ

喷雾塔内径：

一般物料喷雾塔内径为Ｄ１＝（１～１.１）×２Ｒ，

取：Ｄ１＝1.07×（２Ｒ）= 7.903m

故圆整为Ｄ＝7.95m，合理

雾化器的选用：

初选LPG3000型高速离心雾化器， 雾化盘直径为0.21m,转速为 11570 rpm。

喷距计算（在无热风的情况下）：

6、燃气热风炉的选用：

以上得出实际的热量损耗为2278282kcal/h，要求进风温度为350℃，选择燃气热风炉型号为：JRF-250.

三、系统描述

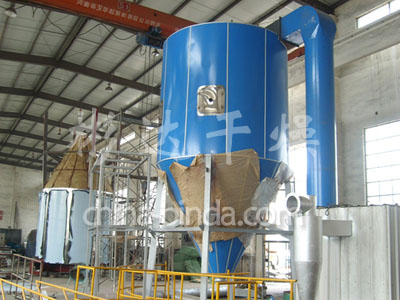

初选型：LPG3000型喷雾干燥机组

加热系统：导热油加热

细粉捕集系统：主塔一级旋风分离器组合+水膜除尘器

介质循环系统：送引风机开式循环

空气过滤系统：初、中空气过滤器

供料系统：螺杆泵可调式自动供料

控制系统：数显式仪表显示温度、压力、压差，触摸屏动画显示工作流程，各参数集中设定，PLC模糊技术自动跟踪控制变量参数等等
